MBR膜生物反映器是一种由生物处置技术和膜分离技术结合产生的新型废水处置系统，重要由生物反映器和膜组件两个技术单元组成，相对于传统的活性污泥法，MBR用膜分离取代传统活性污泥法中的二沉池。
HIM柱式MBR
HLM帘式MBR
1、一体式曝气结构
垂直一体式曝气技术，解除底部天堑分离层，预防曝气死角，减缓根部膜传染，降低30%曝气量，大幅提高曝气效能。
2、 ？榛杓
组器 ？榛杓，凭据分歧产水量领域形成尺度的 ？榛槠，便于工艺设计及装置排布，实现单帘更换，拆装方便。
3、靠得住不变的出水机能
膜表表孔径均一，保障优良的出水水质，产水浊度≤1 NTU。
| 项目 | 膜组件HIM-15 | 膜组件HIM-20 |
|---|---|---|
| 膜丝有效长度（mm） | 1500 | 1800 |
| 膜材质 | PVDF（内支持） | |
| 拉伸强度（N) | ＞200 | |
| 公称膜孔径（μm） | ＜0.1 | |
| 膜纤维内/表径（mm） | 0.8/2.1 | |
| 膜面积（m2） | 15 | 20 |
| 操作通量（LMH） | 15~25 | |
| 最高抽吸工作压力（MPa） | ~0.05 | |
| 工作温度（℃） | 5~40 | |
| 正常运行pH值领域 | 6~9 | |
| 洗濯pH值领域 | 2-12 | |
| 表形尺寸-直径×长（mm） | Φ160×1810 | Φ160×2135 |
| 膜元件干沉 | 8 | 9 |
*产品可凭据客户需要定造
| 型号HIM-15 | HIM-15-8-120 | HIM-15-12-180 | HIM-20-24-480 | HIM-20-36-720 | HIM-20-48-960 | |
|---|---|---|---|---|---|---|
| 产水量（m3/d）* | 35 | 50 | 138 | 207 | 276 | |
| 组器面积（m2） | 120 | 180 | 480 | 720 | 960 | |
| 膜元件面积（m2） | 15 | 15 | 20 | 20 | 20 | |
| 膜元件数量（个） | 8 | 12 | 24 | 36 | 48 | |
| 曝气量（m3/h） | 30-60 | 40-80 | 100-170 | 140-250 | 190-340 | |
| 产水法兰（mm | DN32 | DN32 | DN50 | DN80 | DN80 | |
| 进气法兰（mm) | DN32 | DN40 | DN65 | DN80 | DN80 | |
| 组器尺寸 | ||||||
| 长（mm） | 1090 | 1510 | 1320 | 1330 | 1750 | |
| 宽（mm) | 450 | 450 | 850 | 1310 | 1350 | |
| 高（mm） | 2227 | 2227 | 2335 | 2335 | 2335 | |
| 组器干沉（kg） | 110 | 160 | 500 | 750 | 1000 | |
*产品可凭据客户需要定造
1、膜组器面积矫捷
可凭据处置水量和膜池尺寸定造膜组器，膜面积矫捷性强，切合分歧场所的需要。
2、膜组件质量更优
一体式膜壳，浇铸槽内置于集水盒内，二次浇铸，密封性更好。三沉浇铸，使用寿命更长。
3、均匀理丝
膜丝均匀散布，高低投影共点，膜丝不交叉，不易积泥。
4、靠得住不变的出水机能
膜表表孔径均一，保障优良的出水水质，产水浊度≤1 NTU。
| 膜组件号 | HLM-Ⅰ-11 | HLM-Ⅰ-17 | HLM-Ⅰ-22 | |
|---|---|---|---|---|
| 组件参数 | 膜材质 | PVDF（内支持） | ||
| 拉伸强度（N） | ＞200 | |||
| 有效膜面积（m2） | 11 | 17 | 22 | |
| 公称膜孔径（μm） | ＜0.1 | |||
| 膜丝内/表径（mm） | 0.8/2.1 | |||
| 组件尺寸 | 长x宽x高（） | 534x46x1000 | 534x46x1500 | 534x46x2000 |
| 衔接口规格 | D32承插接口（表径40mm，内径32mm） | |||
| 组件沉量 | 湿润组件（kg） | 10 | 13 | 15 |
| 过滤方式 | 抽吸式全量过滤 | |||
| 产水通量（LMH） | 15~25 | |||
| 组件均匀曝气量（Nm3/h·帘） | 2~6 | |||
| 最大跨膜压差（kpa） | 50 | |||
| 运行跨膜压差（kpa） | 10~30 | |||
| 合用温度领域（℃） | 5~40 | |||
| 合用污泥浓度（mg/L） | ＜12000 | |||
| 洗濯前提 | 化学洗濯PH领域 | 2~12 | ||
| NaClO最大耐受浓度（ppm） | 5000 | |||
| 产水机能 | 产水浊度（NTU） | ＜1 | ||
| 型 号 | HLM-Ⅰ-17-24-408 | HLM-Ⅰ-17-36-612 | HLM-Ⅰ-17-48-816 | HLM-Ⅰ-17-60-1020 |
|---|---|---|---|---|
| 膜组件数量（帘） | 24 | 36 | 48 | 60 |
| 膜组器面积（m2） | 408 | 612 | 816 | 1020 |
| 产水量（m3/d）* | 120 | 180 | 235 | 300 |
| 曝气量（m3/m2•hr） | 0.1-0.25 | |||
| 产水法兰（mm） | DN50 | DN65 | DN80 | DN80 |
| 进气法兰（mm） | DN65 | DN65 | DN80 | DN100 |
| 膜堆尺寸（LWH/mm） | 1300×1354×1945 | 1900×1354×1945 | 2500×1354×1945 | 3100×1354×1945 |
| 膜组器干沉KG） | 412 | 568 | 724 | 880 |
*以瞬时膜通量15LMH，抽停比8:2推算
1、膜组器面积矫捷
可凭据处置水量和膜池尺寸定造膜组器，膜面积矫捷性强，切合分歧场所的需要。
2、尺度化设计
选取尺度化膜排，规；杓，适合大型市政污水处置项目，拥有通用性。
3、靠得住不变的出水机能
膜表表孔径均一，保障优良的出水水质，产水浊度≤1 NTU。
| 项目 | HLM-Ⅲ-35膜元件 |
|---|---|
| 膜材质 | PVDF（内支持） |
| 拉伸强度（N） | ＞200 |
| 公称膜孔径（μm） | ＜0.1 |
| 膜纤维内/表径（mm） | 0.8/2.1 |
| 膜丝有效长度（mm） | 1850 |
| 膜面积（m2） | 35 |
| 操作通量（LMH） | 15-25 |
| 最高抽吸工作压力（MPa） | -0.05 |
| 建议现实最佳工作压力（MPa） | -0.03-0.01 |
| 工作温度（℃） | 5~40 |
| 正常运行pH值领域 | 6-9 |
| 洗濯PH值领域 | 2-12 |
| 余氯耐受水平（ppm） | 5000 |
| 表形尺寸-长×宽×高（mm） | 1250×34×2000 |
| 膜元件干沉（kg） | 约17 |
| 型 号 | HLM-Ⅲ-35-40-1400 | HLM-Ⅲ-35-50-1750 | HLM-Ⅲ-35-60-2100 |
|---|---|---|---|
| 膜元件数量（帘） | 40 | 50 | 60 |
| 膜组器面积（m2） | 1400 | 1750 | 2100 |
| 产水量（m3/d）* | 400 | 500 | 600 |
| 曝气量（m3/m2•hr） | 0.1-0.25 | 0.1-0.25 | 0.1-0.25 |
| 产水法兰（mm） | DN100 | DN125 | DN125 |
| 进气法兰（mm） | DN65×2 | DN65×2 | DN80×2 |
| 膜组器尺寸—长x宽x高（mm） | 2106×1515×3063 | 2556×1515×3063 | 3006×1515×3063 |
| 膜组器干沉kg） | 1200 | 1350 | 1500 |
*以瞬时膜通量15LMH，抽停比8:2推算

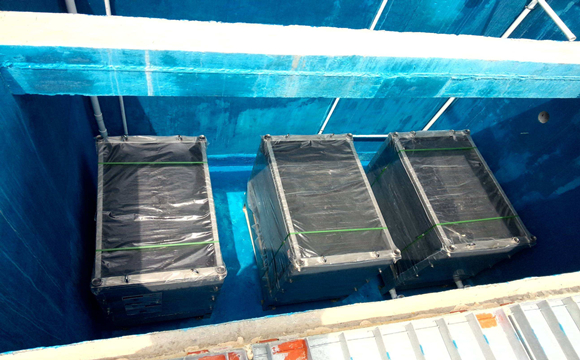

特种废水
生涯污水
工业废水

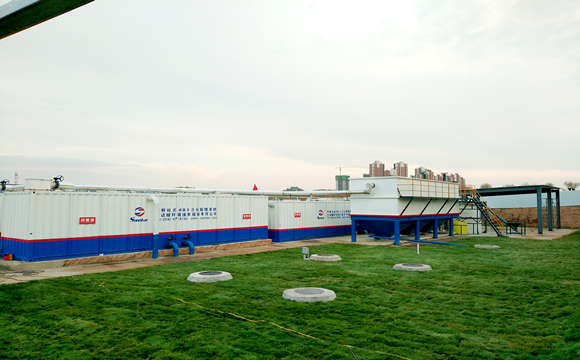

分散式污水处置
依附于丰硕的膜利用经验，腾博官网诚信为本针对分歧业业废水的特点，开发出多款分歧大局的MBR组件。宽泛利用于工业、市政等废水处置领域。
